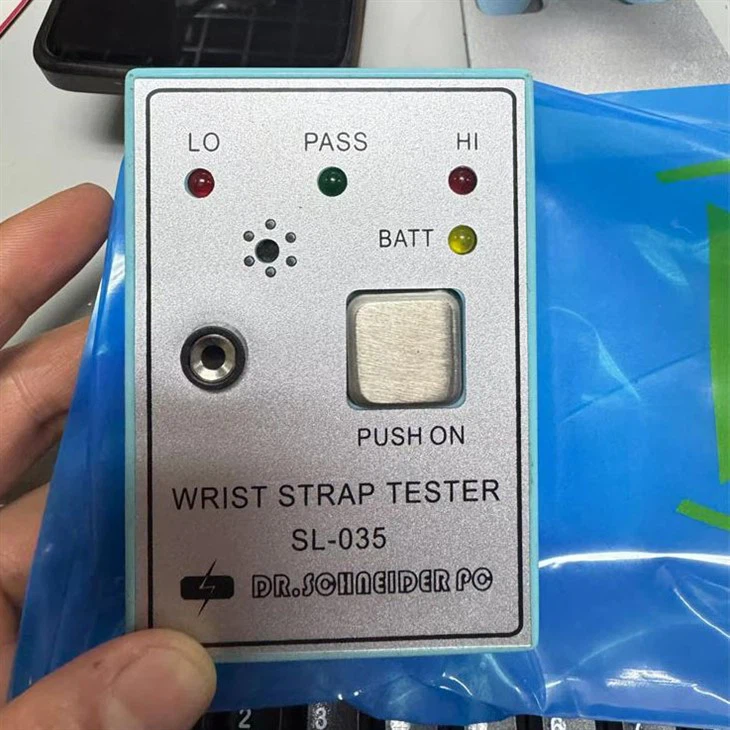

ЕСДАнтистатички тестер наруквица

1. Технички параметри тестера наруквица

SL-035

2.Упутства за рад:
Др Сцхнеидер ПЦ СЛ{0}} тестер је дизајниран да брзо и више пута врши (функционално) тестирање ЕСД личних уређаја за уземљење.

Овај производ се користи као један од инспекцијских алата за завршетак имплементације „6.1.3.2 „Усклађеност са захтевима верификације, а верификација такође укључује дневну инспекцију планова техничких захтева, итд.“ у параграфу АНСИ ЕСД С20.20.

Параметри теста су унапред подешени у фабрици, али морају бити подешени да буду у складу са вашим сопственим параметрима пре употребе. Модел СЛ-035 је једноставан и згодан за употребу. Зелени светлосни сигнал подсећа корисника да је све нормално. Црвено светло и звучни сигнал указују на то да је отпор кола превисок или пренизак.

3. Тест траке за зглоб
Овај тест потврђује да постоји пут између оператера, наруквице и жице за уземљење.

Док носите наруквицу, уметните крај утикача (кабла) у утичницу на предњој страни тестера.
Притисните дугме за тестирање да бисте покренули тестер и тестер се може покренути у року од 2-3 секунди.
Напомена: Приликом тестирања, пазите да не додирнете металне делове грешком.

Зелено ЛЕД светло „Нормално (ПАСС)“ је укључено, што указује да уређај за зглоб и уземљење исправно функционишу.
Ако ЛЕД диода „ЛО“ или „ХИ“ засветли и огласи се аудио аларм, корисник наруквице мора одмах да провери да ли је уређај за наруквицу нормалан.
Испитни отпор наруквице не сме бити мањи од 750КΩ, нормални опсег је 750КΩ-10МΩ, а максимум не сме бити већи од 10МΩ.

Сурфаце Ресистанце	Светлосни дисплеј	Резултат
800К ОХМ до 10М ОХМ	Зелено светло укључено	ОК нормално
Више од 10М ОХМ	Упаљено жуто светло	ЗДРАВО Високо
Мање од 750К ОХМ	Црвено светло упаљено	ЛО Ниско
